Solarni node navodila

Napisal: KomelT

Navodila in priporočila kako sestaviti solarni Meshtastic node

0. Teorija

V navodilih bo uporabljena naprava RAK 19007. To pa zato, ker je narejen na čipu Nordic nRF52840, ki so veliko energetsko varčnejši od ostalih naprav, ki so narejenene na ESP 32 čipu.

V navodilih tudi ne bo uporabljen solarni MPPT napajalnik, saj ima RAK 19007 že na svojem ohišju priključek za solarne celice.

Vsi zaključki so bili povzeti po enoletnem delovanju in testiranju na Sveti Katarini (6TKa).

Zakaj so solarni nodi pomembni? Pomembni so za to, da je Meshtastic omrežje neodvisno od električne energije iz javnega električnega omrežja.

1. Potrebne komponente

• Meshtastic RAK komplet - 30$
• RAK set solarnih konektorjev - 2$
• RAK set baterijskih konektorjev - 2$
• ALFA 868 LoRa antena - 14€
• Vzporedno vezan nosilec za 2x 18650 bateriji - 3€
• 10W 5V solarni panel - 15€
• 2x 18650 bateriji - 5€
• Nadometna doza - 10€
• Uvodnica v debelini solar kabla - par € za celo vrečko

Skupaj cca: 81€ brez poštnine

2. Sestavljanje

• Najprej v nadometni dozi naredimo luknjo za iPEX na N kabel na vrhu doze. Čim višje in bližje pokrovu, da ne bo motil RAKa.
• Nato naredimo še luknjo za prav tako čim višje in bližje pokrovu, na dnu doze, za uvodnico, za solarni kabel.
• Oboje pritrdimo na dozo. Ni potrebe po dodatnem silikonu, saj oboje vsebuje gumice, da ostane doza vodoodporna.
• Potrebno je še pritrditi RAKa in nosilce za beterije na dno doze. To najlažje storimo če ju montiramo na ploščo katero pritrdimo na dno doze. (Lahko tud brez). Za prtrditev RAKa uporabimo kar vijake, ki pridejo zraven in jih na silo zavijačimo v plastiko. Podobno tudi z nosilci za baterije. Le da tam uporabimo najmanjše vijake za les, ki jih imamo.
• Nosilce za baterije zalotamo vzporedno, da ohranimo napetost in pridobimo na kapaciteti. Na kable zalotamo tudi RAK baterijske konektorje. Pomembno je, da so baterije enake napetosti preden jih vzporedno priklopimo!!

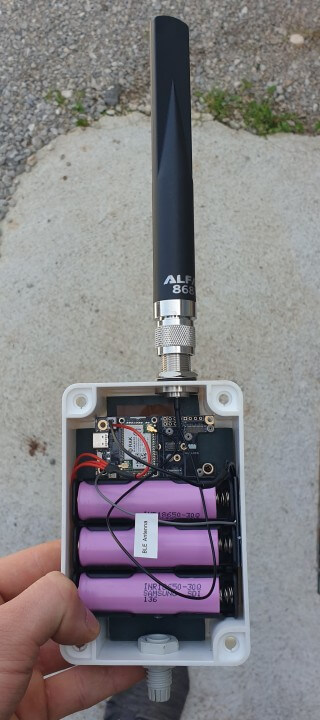

• Ko vse damo do sedaj skupaj naprava izgleda nekaj takega:

• Nato na kabel solarnega panela zalotamo RAK solarni konektor in ga skozi uvodnico priklopimo na RAKa.

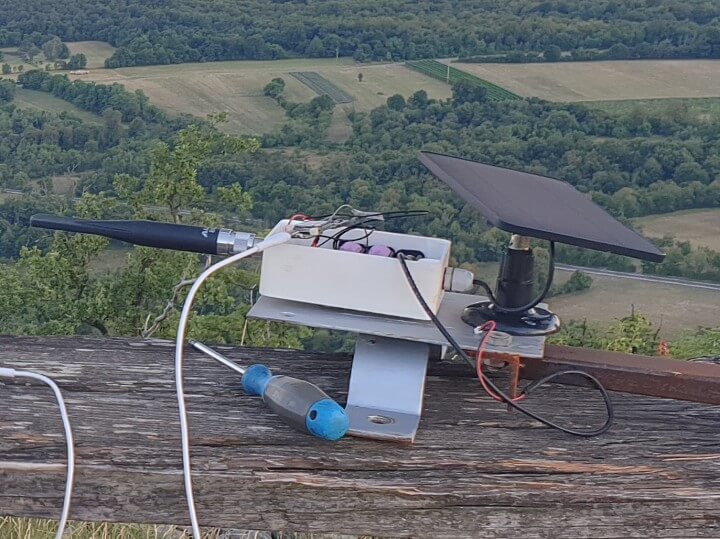

• Za konec solarni panel montiramo na nosilec, ki drži napravo. Pritrditev solarnega panela na dozo ni priporočljivo, saj ni nujno, da bo nadometna doza zdržala sile vetra. Potrebno bo pa treba tudi preveriti vodoodpornost.

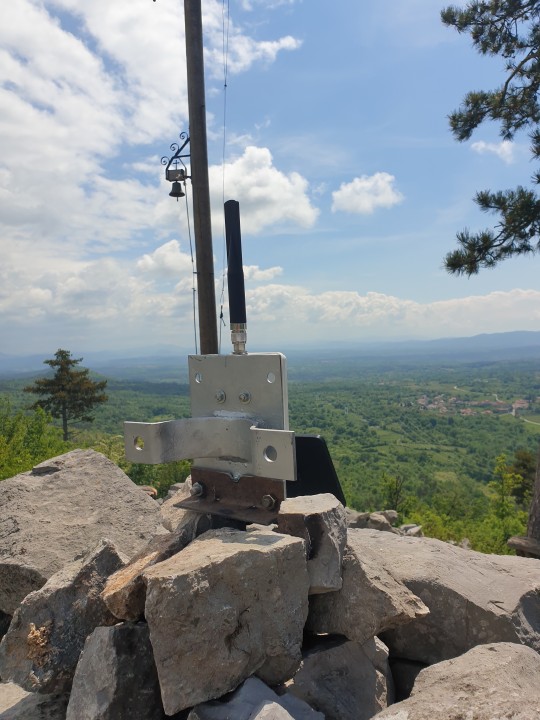

• Na koncu pa ga z dovoljenjem lastnikov / upraviteljev postavi na hrib ;)
