FakeTec navodila

Napisal: DWProski

Navodila kako sestaviti FakeTec Meshtastic node


1. Potrebne komponente

  • 1x NiceNano / ProMicro nRF52840
  • 1x HT-RA62 ali Ra-01SH ali Ra-01SCH ali podobno (s SX1262 LoRa chip-om)
  • 1x osnovna plošča FakeTec (Gerber datoteke: (https://github.com/gargomoma/fakeTec_pcb)
  • 1x SMD upor 1M
  • 1x SMD upor 680K (pomembno je razmerje upora v razmeri 2:3)
  • 1x IPEX 4 na RP-SMA ali SMA pretvornik
  • 1x JST ženski konektor

2. Priprava NiceNano

Na NiceNano plošči je zaželjeno premostiti dva »booster« kontakta na spodnji strani, zaradi katerih maksimalni tok polnjena zraste s 100mA na 300mA:

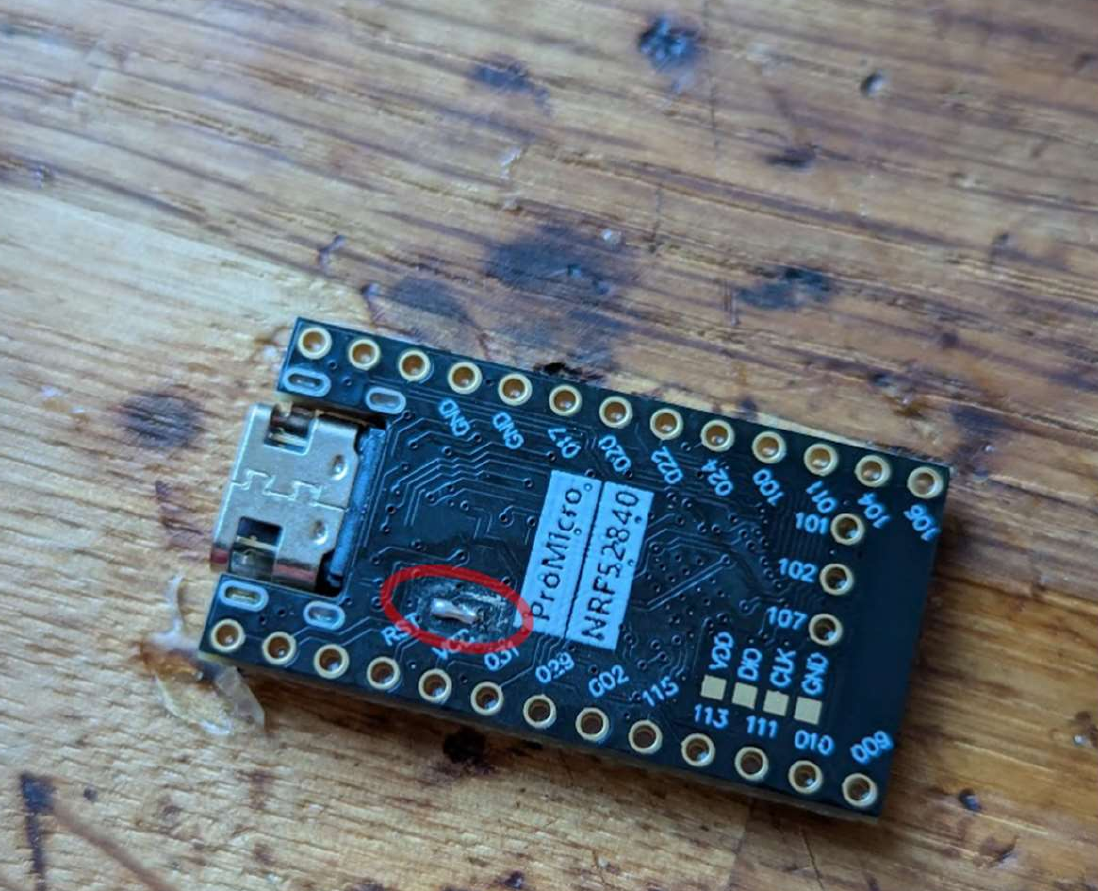

NiceNano z premostitvijo "booster" kontaktov

3. Priprava osnovne plošče

Preden naspajkamo NiceNano-ta in LoRa modem, je dobra izbira naspajkati konektor za baterijo, ter upora. Črno žičko naspajkamo na B-, rdečo na B+. Na pozicijo R1 naspajkamo 1M upor (na sliki 750K), na R2 pa 680K (na sliki 510K):

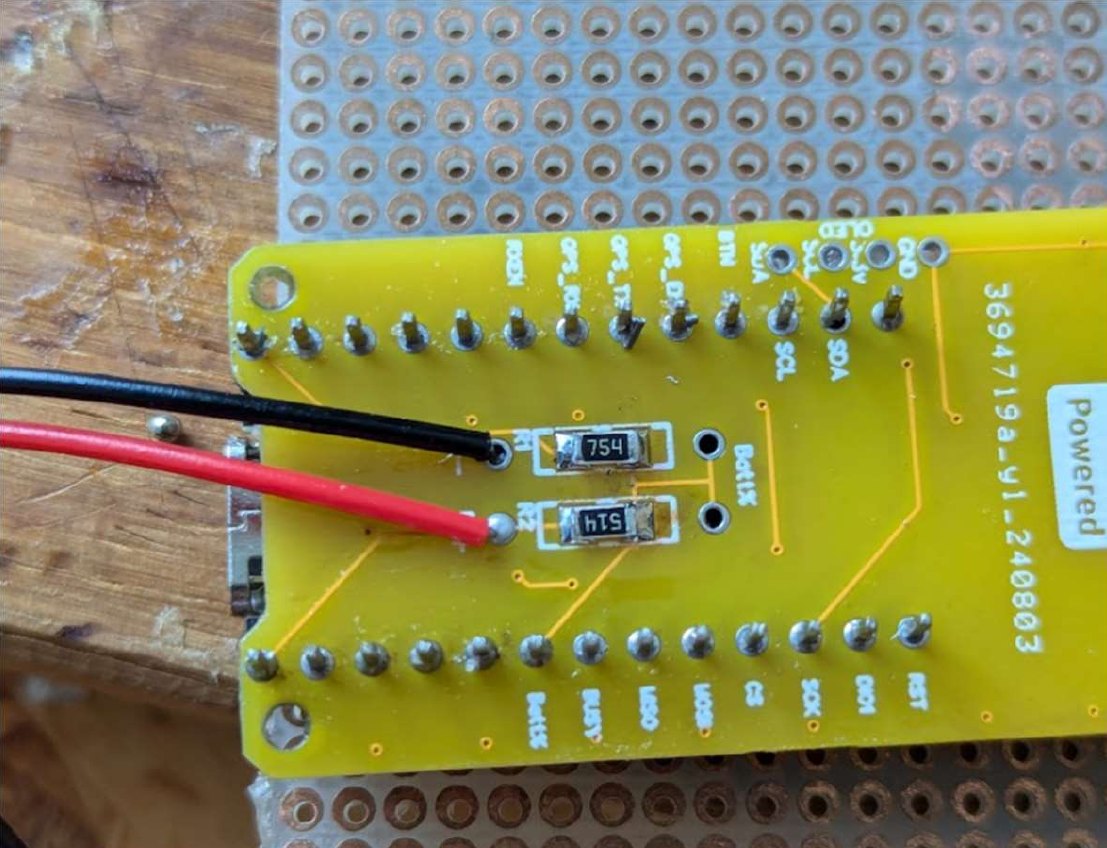

Pripravljena FakeTec osnovna plošča

Potem lahko spajkamo NiceNano in LoRa chip, upoštevajoči sitotisk na osnovni plošči. Končni izdelek bi naj izgledal tako:

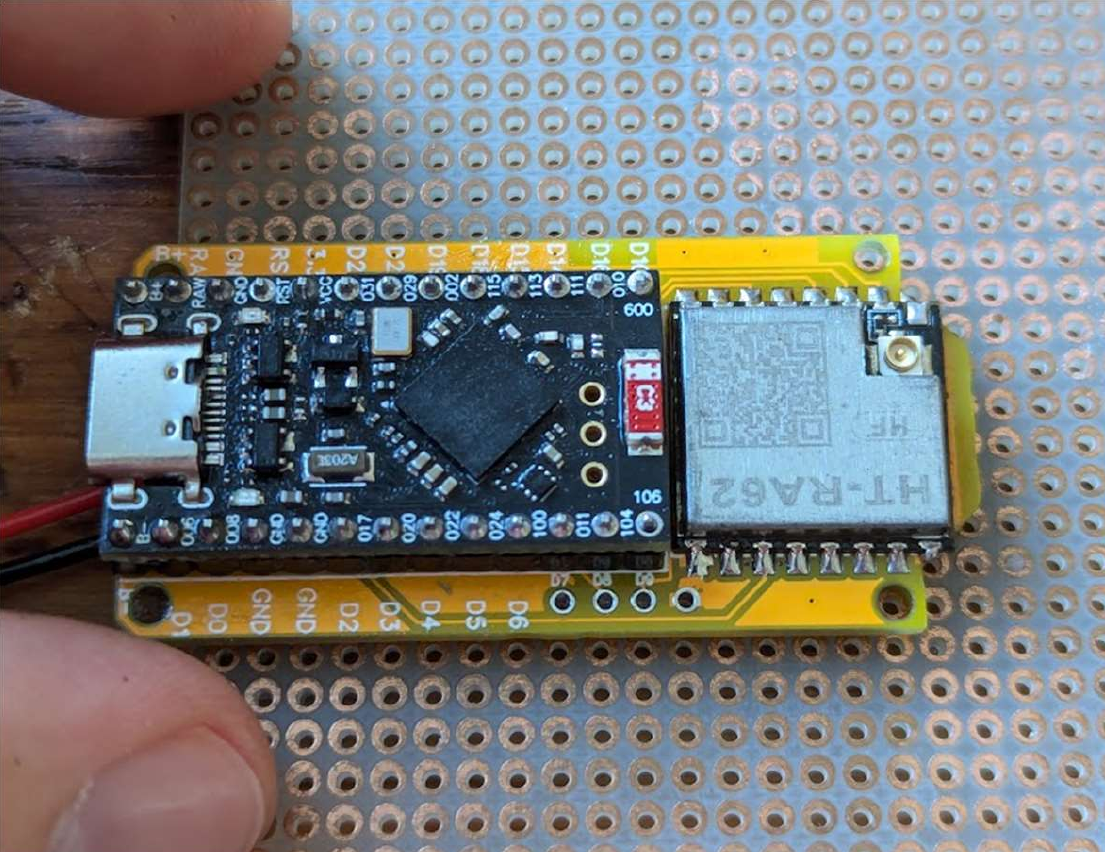

Končan FakeTec

4. Postavitev novega bootloaderja ter Meshtastic

Modul lahko spravimo v »flash mode« tako da 2x stikamo GND in RST zatiča. Na računalniku bo prikazana nova naprava »NiceNano«. Prvo je potrebno posodobiti bootloader, katerega lahko pridobimo na naslovu:

https://github.com/adafruit/Adafruit_nRF52_Bootloader/releases/download/0.9.1/update-nice_nano_bootloader-0.9.1_nosd.uf2

Datoteko premaknemo na NiceNano, ter počakamo da se naprava ponovno prižge. Potem lahko še enkrat jo spravimo v »flash mode« ter naložimo Meshtastic na njo. Že pripravljene verzije lahko pridobimo s neuradnega flasherja od mrekina:

https://mrekin.duckdns.org/flasher/

Če je uprorabljen EByte E22/E220-xxxM-22S/HT-RA62 LoRa chip se nalaga verzija »TXCO«, drugače (EByte E22/E220-xxxMM-22S/RA-01SH) pa »without TXCO«. Slediti isti postopek kot za bootloader.

Po uspešni nastavitvi bi se mogla pojaviti nova Bluetooth naprava.

Srečna uporaba in 73!

Dodatna literatura

https://github.com/gargomoma/fakeTec_pcb
